قوانغشو (قوانغتشو) شينداي (تايوان) KND (بكين)

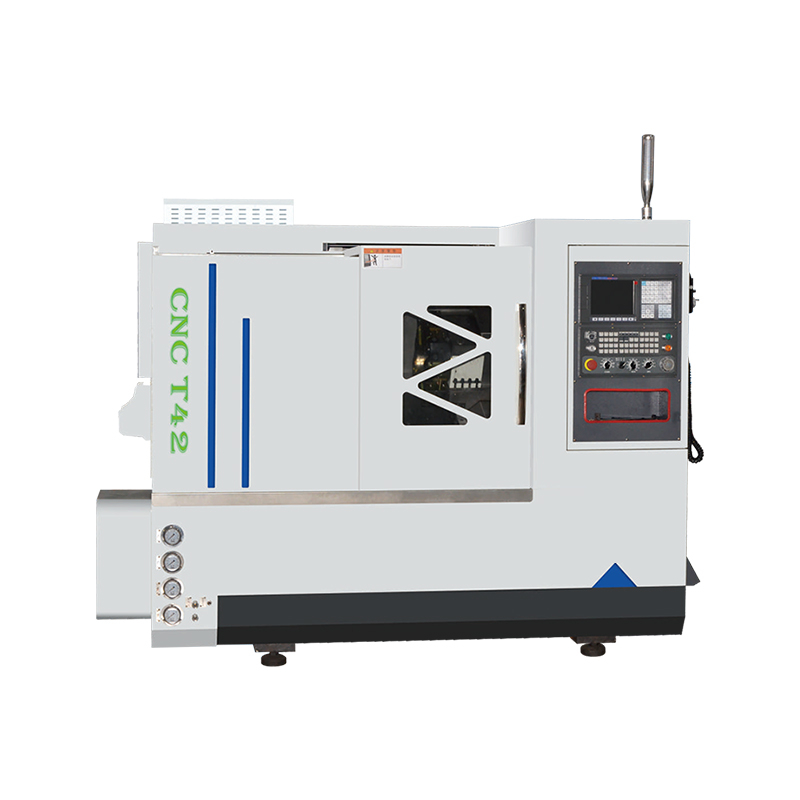

تم تصميم السرير المنحدر الحقيقي وصندوق الرأس والبرج وغراب الذيل في سرير واحد، وهو تصميم يقلل بشكل كبير من تأثيرات التمدد الحراري. يوفر هذا التصميم دقة أكبر مما لو تم وضع صندوق الرأس وغراب الذيل أفقيًا مع المحور Z والمحور X بزاوية البرج. بالإضافة إلى ذلك، يتم تقليل وقت الإحماء وزيادة الصلابة. تعمل القاعدة القوية على تقليل الاهتزاز والضوضاء، بينما يوفر تطبيق السكة الخطية الكاملة سطحًا أكثر سلاسة لزيادة الدقة والسرعة. يستهلك التصميم طاقة منخفضة ولا يتطلب الكثير من التعديل.
هذه الآلة هي الأكثر ملائمة لحقول المعالجة؛ معدات الطيران، قطع غيار السيارات، الصمامات، المعادن غير الحديدية، أجزاء القرص، حلقات تحمل كبيرة، أعمدة سميكة طويلة دقيقة.
| مشروع | وحدة | البيانات المرجعية | |
| مروحة العمل | الأعلى. قطر الدوران | مم | 500 |
| Max.machining قطر البليت | مم | Ф300 | |
| الأعلى. قطر التصنيع | مم | Ф380 | |
| خط سير الرحلة | الأعلى. السكتة الدماغية المحور السيني | مم | 200 |
| الأعلى. السكتة الدماغية المحور Z | مم | 420 | |
| السكتة الدماغية تايلستوك | مم | 250 | |
| المحور الرئيسي | المغزل من خلال قطر الثقب | مم | Ф56 (وحدة المغزل Ф170)/62 المغزل الميكانيكي |
| سحب الأنبوب من خلال قطر الثقب | مم | Ф46 (وحدة المغزل Ф170) /52 المغزل الميكانيكي | |
| يٌطعم | سرعة الحركة السريعة المحور X | مم/دقيقة | 20000 |
| سرعة الحركة السريعة المحور Z | مم/دقيقة | 20000 | |
| آخر | نطاق سرعة المغزل | ص / دقيقة | 50-3500 |
| طريقة لقط | — | ظرف هيدروليك 6 بوصة | |
| نوع حامل الأدوات | —— | برج مؤازر هيدروليكي 80-12 محطة | |
| قوة المحرك الرئيسي | كيلوواط | محرك سيرفو رئيسي بقدرة 7.5 كيلو وات | |
| تايلستوك | — | الهيدروليكية Mt5 | |
| الأبعاد (الطول * العرض * الارتفاع) | مم | 2450x1670x1900 | |
| الوزن (حوالي) | T | 3.0 | |
ملاحظة: يشير '/' إلى أن هذا التكوين اختياري وفقًا لاحتياجات العملاء، يعد تكوين الجهاز اختياريًا
